快開液動氣動排泥閥JM744X/JM644X
更新：2018-05-25 15:11:05??????點擊：
- 品牌：???瑞奇閥門
- 型號：???JM744X JM644X
-
產品介紹
產品概述
快開液動氣動排泥閥JM744X/JM644X，是一種由液壓源或氣動泊作執行機構的角型截斷類閥門。通常成排安裝在常常池底部外側壁，用以排除池底常常的泥砂和污物。該閥由尼龍強化橡膠隔膜將閥門分為兩啊腔室，接通液壓或氣動源，采用電動或手動二位四通換向閥控制，實現快速排泥。該閥將隔膜代替活塞，無運動摩擦，更適用于泥漿等顆粒介質，大大提高了閥門的使用壽命。
主要技術參數
公稱壓力：0.6MPa、1.0 MPa
公稱通徑：80~400mm
最低驅動壓力：0.15MPa
適用介質：水、污水
適用溫度：0～80
法蘭標準：GB/T17241.6 GB/T9113
試驗標準：GB/T13927 AP1598

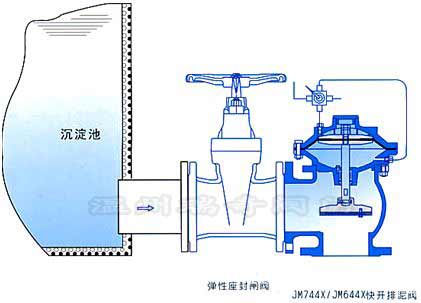

典型安裝示意圖
主要零件材料
| 零件名稱 | 閥體、閥盞 | 膜片壓板、閥盤 | 閥桿 | 蹲片 |
| 材料 | 鑄鐵、球鐵、碳鋼 | 球鐵、青銅 | 不銹鋼 | 尼龍強化橡膠 |
主要外形連接尺寸(單位：mm)
| DN | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 160 | 190 | 225 | 260 | 280 | 315 | 340 |
| L1 | 120 | 150 | 190 | 220 | 260 | 300 | 340 |
| H | 370 | 440 | 530 | 615 | 785 | 880 | 970 |
精心締造,優質品質!!! WWW.www.tsjdt.cn 瑞奇閥門
