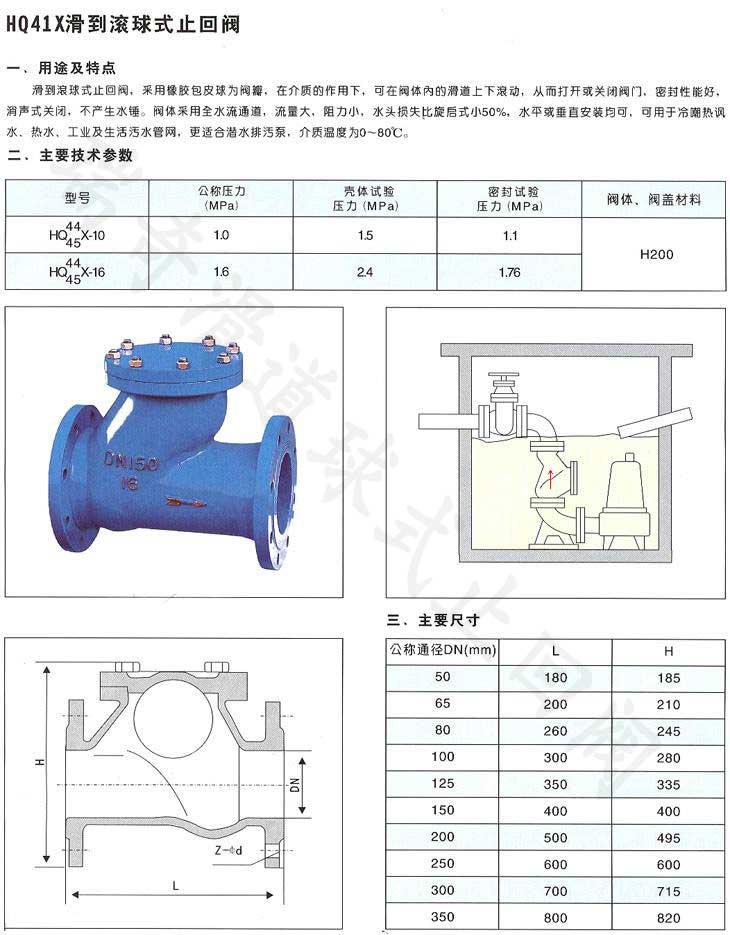

HQ41X滑道滾球式止回閥
- 品牌：???瑞奇閥門
- 型號：???HQ41X
-
球形滑道止回閥采用橡膠包皮滾球為閥瓣，在介質的作用下，可在閥體內的整體式滑道上作上下左右滾動，從而打開或關閉閥門。消聲式關閉，不產生水錘，密封性能好。閥體采用全水流通道，流量大，阻力小，水頭損失比旋啟式小50%。水平或垂直安裝均可，可用于冷水、熱水、工業及生活用水管網系統中，更適應用潛水排水污泵，介質溫度為0～80℃。
HQ41X滑道滾球式止回閥主要技術參數
|
型號 |
公稱壓力(MPa) |
試驗壓力PS(MPa) |
工作溫度(℃ ) |
|
|
殼體 |
密封 |
|||
|
HQ41X-10/16 |
1.0 |
1.5 |
1.1 |
≤80 |
|
1.6 |
2.4 |
1.76 |
||
HQ41X滑道滾球式止回閥主要零部件
|
零 件 名 稱 |
材 質 |
|
閥體、閥蓋 |
球鐵、鑄鋼 |
|
球架、檔板 |
球鐵、鑄鋼 |
|
球 體 |
碳鋼包橡膠 |
HQ41X滑道滾球式止回閥常用外形尺寸
|
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L(mm) |
216 |
241 |
293 |
305 |
381 |
403 |
495 |
622 |
698 |
787 |
|
H(mm) |
185 |
210 |
245 |
280 |
335 |
400 |
495 |
600 |
715 |
800 |
|
連接尺寸 |
PN1.0MPa按GB4216.4-84；PN1.6按GB4216.5-84 標準 |
|||||||||
HQ41X滑道滾球式止回閥短尺寸：
|
DN（mm）
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
180
|
200
|
260
|
300
|
350
|
400
|
500
|
600
|
700
|
800
|
|
H
|
185
|
210
|
245
|
280
|
335
|
400
|
495
|
600
|
715
|
820
|

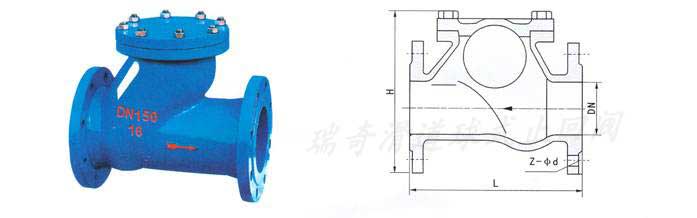

滑道滾球式止回閥結構:
